HDPE Microduct suora optinen liitin

Lähetä kysely

Tuotteen Kuvaus

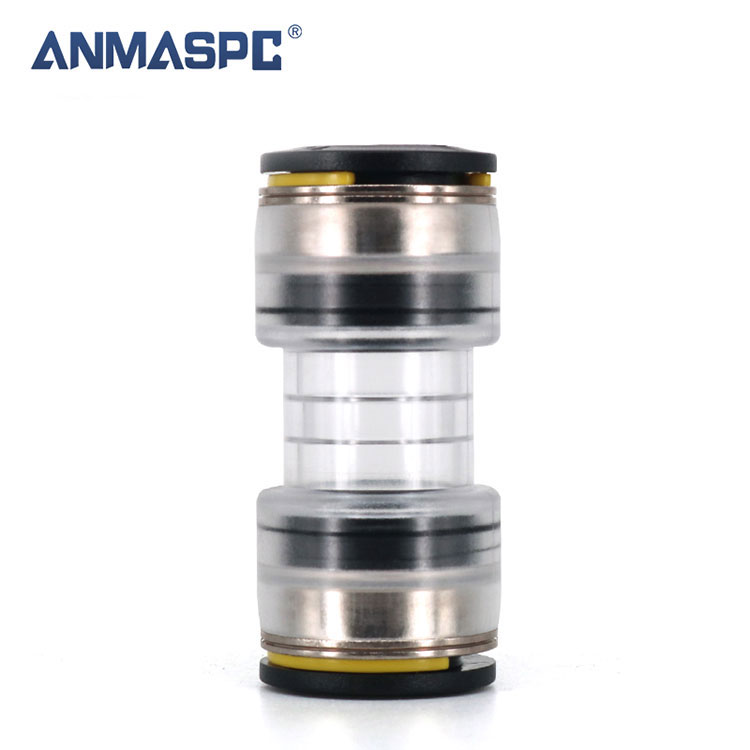

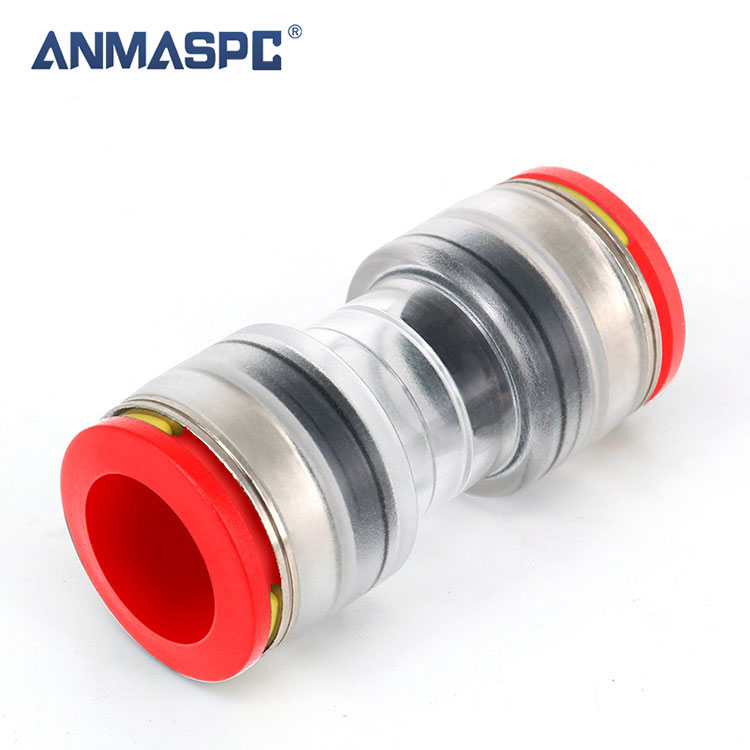

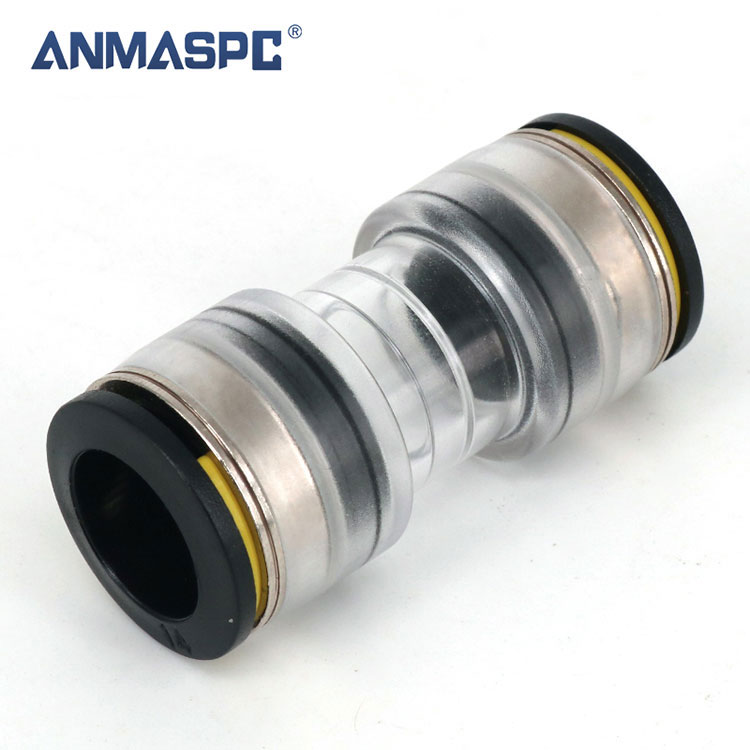

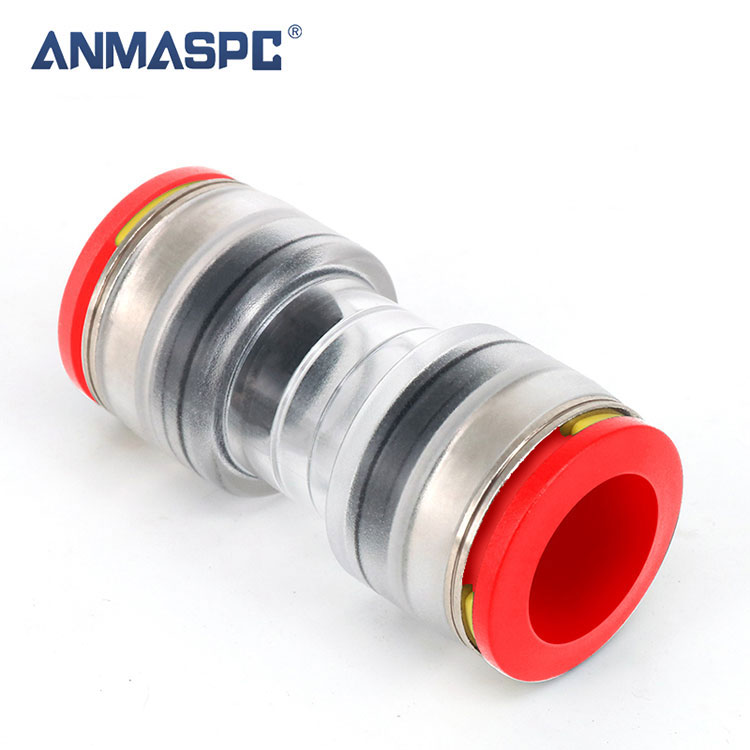

MicroDuct Straight Push Fit optinen liitin 12mm 10mm HDPE-putkelle

Microduct Suorat liittimet, jotka takaavat hyvän suorituskyvyn. Läpinäkyvä runko mahdollistaa mikrokanavien sijainnin tarkistamisen sisällä. Turvakiinnikkeet, peukaloinnin näkyvät, on esiasennettu. Testattu ja standardin EN 50411-2-8 mukainen.

PÄÄPIIRTEET:

① Mukana turvaklipsit

② Push-fit-tekniikka

③ Työpaine: max. 25 baaria

Kuvaus

		Komponentit
		1	Collet	POM
		2	Lukitusklipsi	POM
		3	Kasetti	POM
		4	Lukko Claw	SUS301/304
		5	Tukirengas	POM
		6	Sinettisormus	TEP
		7	Runko	PC2807
Fit Tube
Putken materiaali	HDPE, PE. Nylon. Polyuretaani
Putken ulkohalkaisija	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20
Tekninen parametri
Työskentely nesteiden kanssa		Ilmaa
Tiukkuus		0,15 ~ 0,8 MPa Ei vuotoa
Vetotesti		400N
Todista paine		2,5 MPa
Käyttöpainealue		0-1,6 MPa
Ympäristön lämpötila ja nesteen lämpötila		-40-60 ℃
Asennuslämpötila		-10℃/+50℃
Suositeltu puhalluslämpötila		-15℃/+35℃
Suojausaste		IP68
UV-kestävä laatu		F1
Työntövoima		50N max (5kg)
Elinikä:		25 vuotta
Standardit:		EN 50411-2-8

Artikkelitaulukko

ANMASPC koodi	Putken ulkohalkaisija/ID	Putken ulkohalkaisija/ID	Kapeneva reikä
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14
TPU18/15	18/15	18/15	15
TPU20/14	20/14	20/14	14
TPU20/15	20/15	20/15	15
TPU20/16	20/16	20/16	16

Kokonaismitat

ANMASPC koodi	A	B	C	D	E	F
TPU3	28.8	5.5	8	8.3	3.2	2.1
TPU5	36.5	8	10.7	11.6	5.2	2-3.5
TPU7	38.8	10.9	13.4	14.7	7.3	3,5-4-5,5
TPU9	38.8	11	13.4	14.7	6.3	3,5-6
TPU10	43	12.9	15.6	16.5	10.3	6-8
TPU12	47	14.7	17.5	19.1	12.4	8-10
TPU14	49.8	16.9	20	21.1	14.5	10-12
TPU16	55.2	19	23	23.7	16.5	12-14
TPU18	69	22.5	27.5	29	18.5	14
TPU20	83.4	25.5	32.1	33.5	20.6	14-16-18
