Suorat haudatut mikrokanavan suorat liittimet

Lähetä kysely

Tuotteen Kuvaus

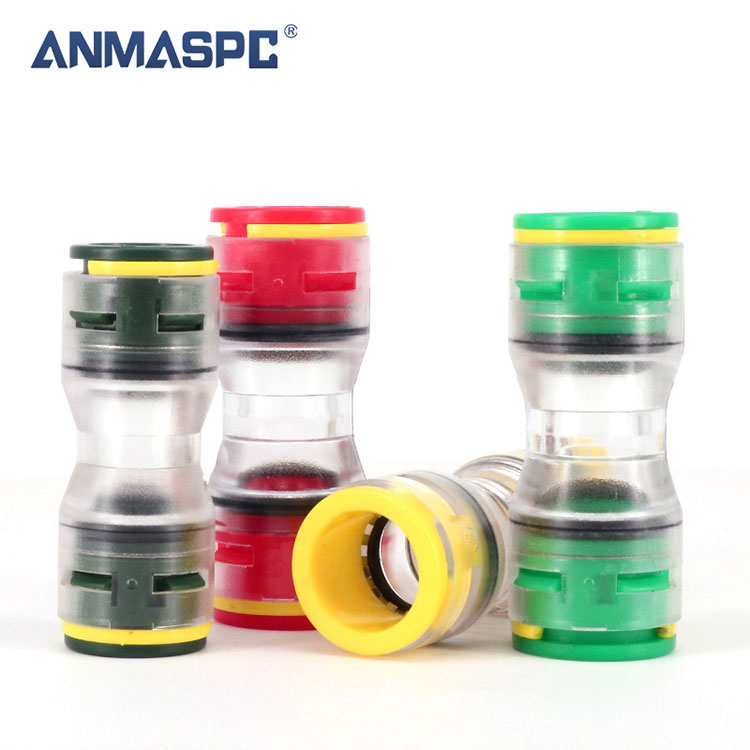

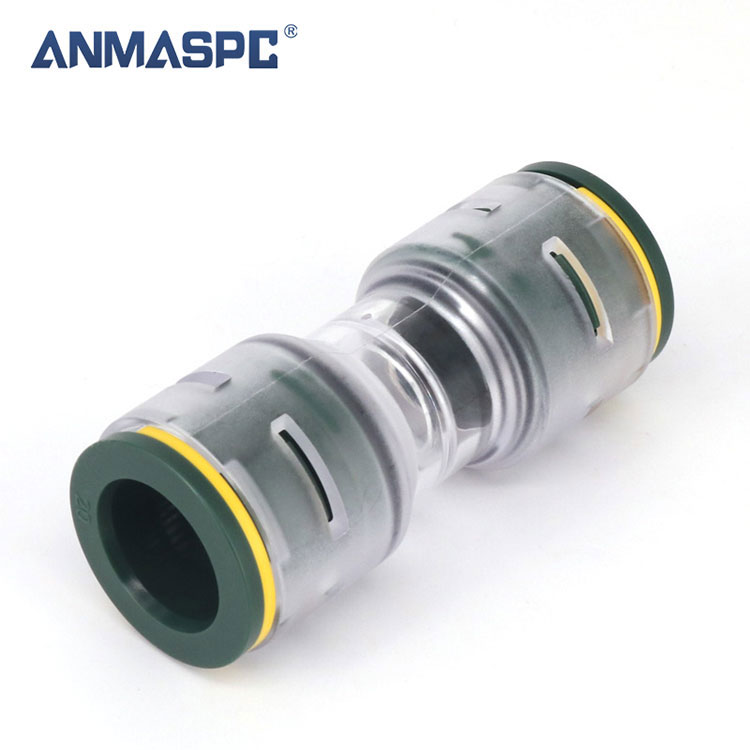

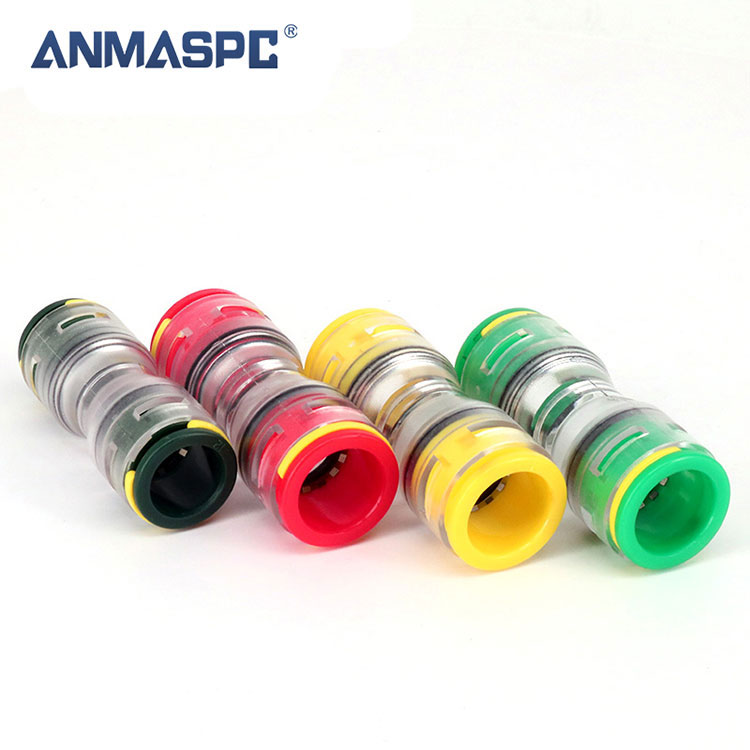

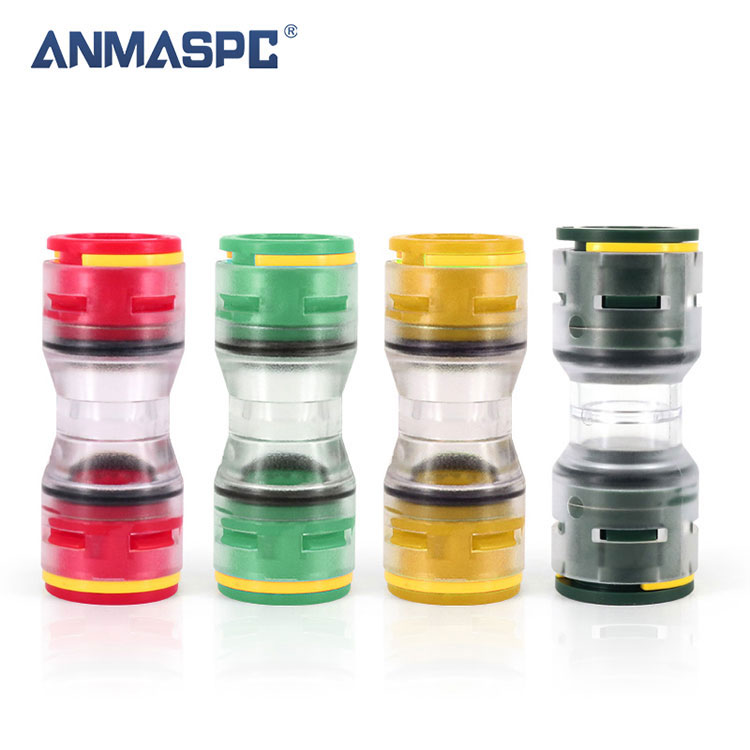

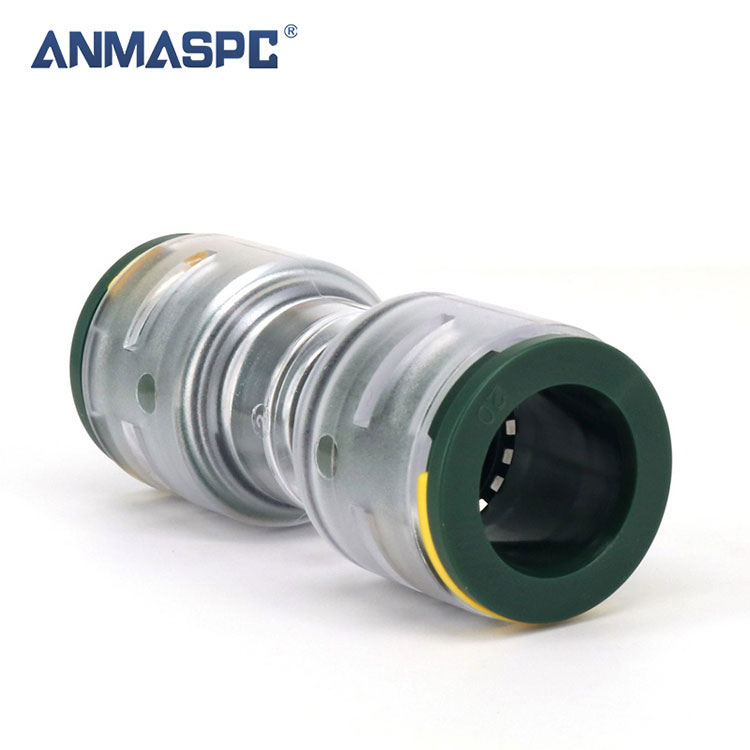

Suora haudattu MicroDuct-suora liitin kuituoptiseen ilmanpuhallusratkaisuun

Microduct Suorat liittimet, jotka takaavat hyvän suorituskyvyn. Läpinäkyvä runko mahdollistaa mikrokanavien sijainnin tarkistamisen sisällä. Turvakiinnikkeet, peukaloinnin näkyvät, on esiasennettu. Testattu ja standardin EN 50411-2-8 mukainen.

PÄÄPIIRTEET:

① Mukana turvaklipsit

② Push-fit-tekniikka

③ Työpaine: max. 25 baaria

Kuvaus

			Komponentit
			1	Collet	POM
			2	Lukitusklipsi	POM
			3	Kasetti	SINKKISEOS
			4	Lukko Claw	SUS301/304
			5	Tukirengas	POM
			6	Sinettisormus	TEP
			7	Runko	PC2807
Fit Tube
Putken materiaali	HDPE.PE.Nylon.Polyuretaani
Putken ulkohalkaisija	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Tekninen parametri
Työskentely nesteiden kanssa		Ilmaa
Tiukkuus		0,15 ~ 0,8 MPa Ei vuotoa
Pull fest		400N
Todista paine		2,5 MPa
Käyttöpainealue		0-1,6 MPa
Ympäristön lämpötila ja nesteen lämpötila		-40-60 ℃
Asennuslämpötila		-10℃C/+50℃
Suositeltu puhalluslämpötila		-15℃/+35℃
Suojausaste		IP68
UV-kestävä laatu		F1
Työntövoima		50N max (5kg)
Elinikä:		25 vuotta
Standardit:		EN 50411-2-8

Tekniset tiedot ja mitat

ANMASPC koodi	Putken ulkohalkaisija/ID	Putken ulkohalkaisija/ID	Kapeneva hole
FPU3/2.1	3/2.1	3/2.1	2.1
FPU4/2.5	4/2.5	4/2.5	2.5
FPU4/2.8	4/2.8	4/2.8	2.8
FPU5/2.1	5/2.1	5/2.1	2.1
FPU5/3.5	5/3.5	5/3.5	3.5
FPU6/4	6/4	6/4	4
FPU7/3.5	7/3.5	7/3.5	3.5
FPU7/4	7/4	7/4	4
FPU7/5.5	7/5.5	7/5.5	5.5
FPU8/3.5	8/3.5	8/3.5	3.5
FPU8/6	8/6	8/6	6
FPU10/6	10/6	10/6	6
FPU10/8	10/8	10/8	8
FPU12/8	12/8	12/8	8
FPU12/10	12/10	12/10	10
FPU14/10	14/10	14/10	10
FPU14/12	14/12	14/12	12
FPU16/12	16/12	16/12	12
FPU16/13	16/13	16/13	13
FPU16/14	16/14	16/14	14

Kokonaismitat


Malli	A	B	C	D	E	F
FPU03	31.9	6.9	10	11.1	3.2	2.1
FPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
FPU05	35.4	8.9	12	12.8	5.2	3,5/2,1
FPU06	35.4	8.9	12	12.8	6.2	4.0
FPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
FPU08	41.0	11.5	14.1	15.4	8.2	6/3.5
FPU10	42.0	14.0	17.5	18.3	10.2	08/06
FPU12	49.5	15.8	19.2	20.7	12.2	10/08
FPU14	50.5	18.0	22.2	23	14.3	12/10
FPU16	55.0	20.0	24.7	25.1	16.2	13.14.12
