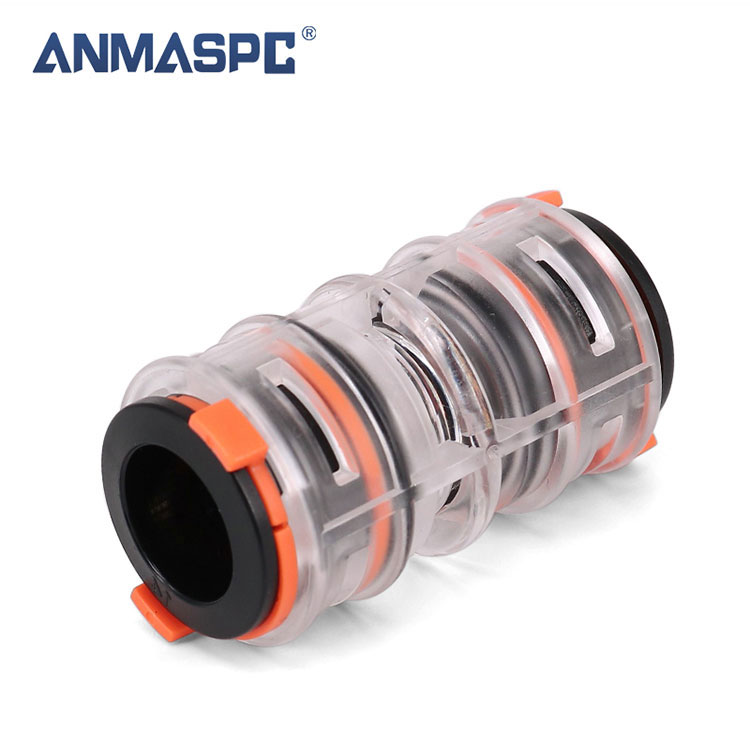

EFXUC Telecom Coupler kuituoptinen sovitin Muovinen pyöreä mikrokanava suorat liittimet

Microduct Suorat liittimet, jotka takaavat hyvän suorituskyvyn. Läpinäkyvä runko mahdollistaa mikrokanavien sijainnin tarkistamisen sisällä. Turvakiinnikkeet, peukaloinnin näkyvät, on esiasennettu. Testattu ja standardin EN 50411-2-8 mukainen.

PÄÄPIIRTEET:

① Mukana turvaklipsit

②  Push-fit-tekniikka

③  Työpaine: max. 25 baaria

Kuvaus

			Komponentit
			1	Collet	POM
			2	Lukitusklipsi	POM
			3	Kasetti	SINKKISEOS
			4	Lukko Claw	SUS301/304
			5	Tukirengas	POM
			6	Sinettisormus	TEP
			7	Runko	PC2807
Fit Tube
Putken materiaali		HDPE, PE.Nylon, polyuretaani
Putken ulkohalkaisija		Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20
Tekninen parametri
Työskentely nesteiden kanssa		Ilmaa
Tiukkuus		0,15 ~ 0,8 MPa Ei vuotoa
Vetotesti		400N
Todista paine		2,5 MPa
Käyttöpainealue		0-1,6 MPa
Ympäristön lämpötila ja nesteen lämpötila		-40-60 ℃
Asennuslämpötila		-10℃/+50℃
Suositeltu puhalluslämpötila		-15℃/+35℃
Suojausaste		IP68
UV-kestävä laatu		F1
Työntövoima		50N max (5kg)
Elinikä:		25 vuotta
Standardit:		EN 50411-2-8

Kokonaismitat

	KOODI	ØD (mm)	ØE (mm)	ØA (mm)	L(mm)	Q.TY
	EFXUC03	3	14,0	2,5	33,0	100
	EFXUC04	4	14,0	3,0	33,0	100
	EFXUC05	5	16,8	4,3	35,2	100
	EFXUC06	6	16,8	5,3	35,2	100
	EFXUC07	7	18,8	6,1	39,1	100
	EFXUC08	8	18,8	6,1	39,1	100
	EFXUC8.5	8,5	19,3	7,0	39,6	100
	EFXUC10	10	22,2	9,3	46,4	100
	EFXUC12	12	25,0	11,0	49,2	100
	EFXUC12.7	12,7	25,0	11,0	48,8	100
	EFXUC14	14	26,7	13,0	50,2	100
	EFXUC16	16	29,2	15,0	55,6	100
	EFXUC18	18	32,0	17,0	59,1	50
	EFXUC20	20	34,0	19,0	62,0	50
	EFXUC25	25	41,2	24,0	71,0	50
