Sinkkiseoksesta valmistettu mikrokanavan supistusliitin

Lähetä kysely

Tuotteen Kuvaus

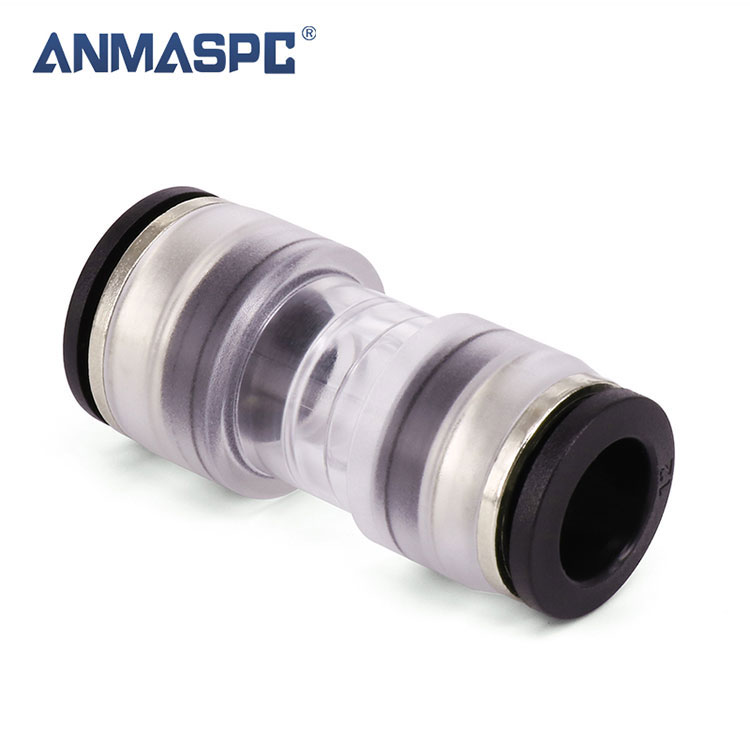

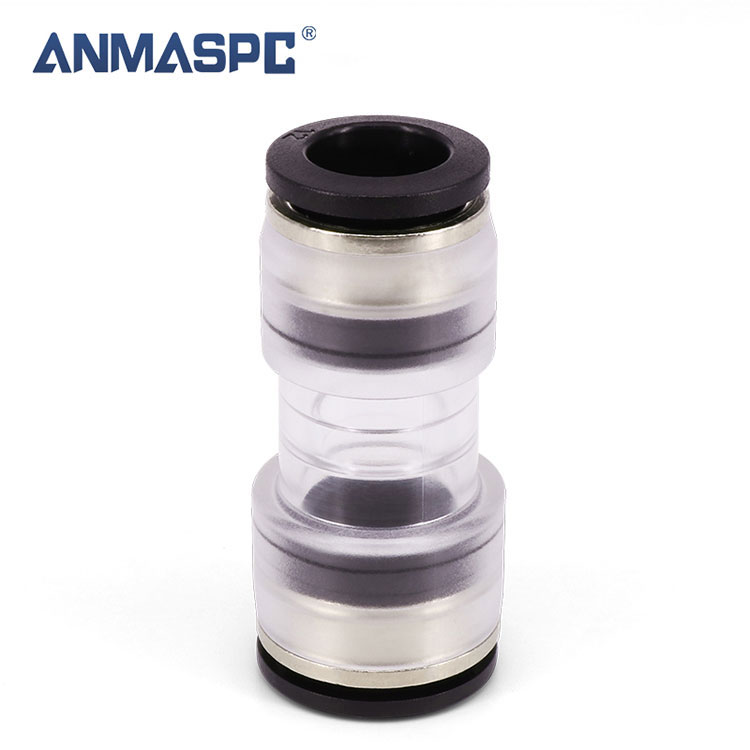

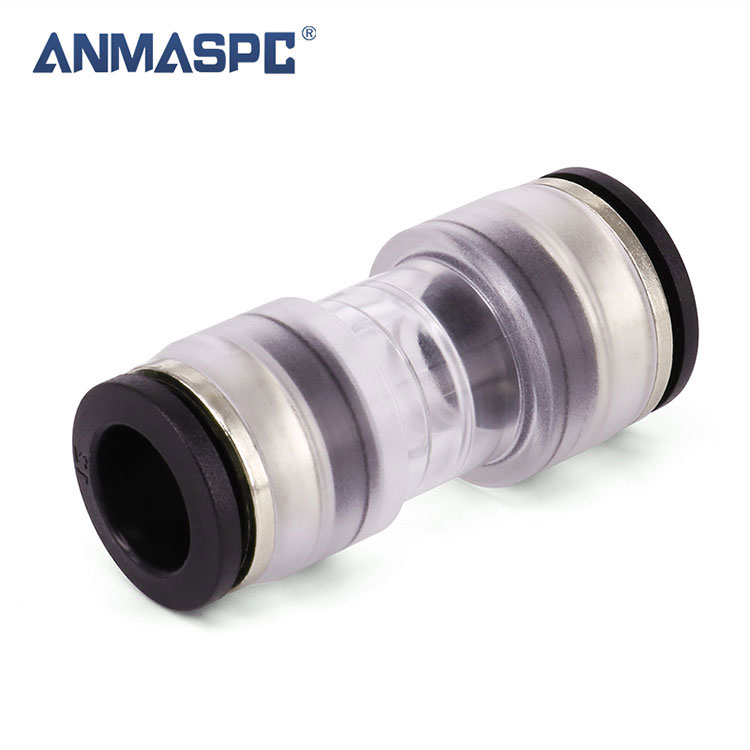

Sinkkiseoksesta valmistettu läpinäkyvä mikrokanavan supistimen liitinliitin kirkas runko

Supistetut liittimet mahdollistavat kahden eri ulkohalkaisijan omaavan mikrokanavan välisen liittämisen. Tyypillisesti tämä on siirtymäpiste DB:stä DI-mikrokanavaan, joka tulee taloon. Jos et ole löytänyt oikeaa kokoasi joukosta METAL FREE tai REINFORCED, valitse jokin näistä.

PÄÄPIIRTEET:

① Mukana turvaklipsit

② Push-fit-tekniikka

③ Työpaine: max. 25 baaria

Kuvaus

			Komponentit
			1	Collet	POM
			2	Lukitusklipsi	POM
			3	Kasetti	SINKKISEOS
			4	Lukko Claw	SUS301/304
			5	Tukirengas	POM
			6	Sinettisormus	TEP
			7	Runko	PC2807
Fit Tube
Materiaali putki	HDPE, PE, Nylon. Polyuretaani
Putken ulkohalkaisija	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Tekninen parametri
Työskentely nesteiden kanssa		Ilmaa
Tiukkuus		0,15 ~ 0,8 MPa Ei vuotoa
Vetotesti		400N
Todista paine		2,5 MPa
Käyttöpainealue		0-1,6 MPa
Ympäristön lämpötila ja nesteen lämpötila		-40-60 ℃
Asennuslämpötila		-10℃/+50℃
Suositeltu puhalluslämpötila		-15℃/+35℃
Suojausaste		IP68
UV-kestävä laatu		F1
Työntövoima		50N max (5kg)
Elinikä:		25 vuotta
Standardit:		EN 50411-2-8

ARTIKKELITAULUKKO

ANMASPC koodi	Putken ulkohalkaisija/ID	Putken ulkohalkaisija/ID	Kapeneva reikä
TPG5-3/2.1	5/3.5	3/2.1	3.5>2.1
TPG5-4/2.8	5/3.5	4/2.8	3,5>2,8
TPG7-3/2.1	7/5.5	3/2.1	5.5>2.1
TPG7-4/2.8	7/5.5	4/2.8	5,5>2,8
TPG7-5/3.5	7/5.5	5/3.5	5,5>3,5
TPG8-3/2.1	8/6	3/2.1	6>2.1
TPG8-5/3.5	8/6	5/3.5	6>3.5
TPG8-7/5.5	8/6	7/5.5	6>5.5
TPG10-5/3.5	10/8	5/3.5	8>3.5
TPG10-7/5.5	10/8	7/5.5	8>5.5
TPG10-8/6	10/8	8/6	8>6
TPG12-7/5.5	12/10	7/5.5	10>5.5
TPG12-8/6	12/10	8/6	10>6
TPG12-10/8	12/10	10/8	10>8
TPG14-10/8	14/12	10/8	12>8
TPG14-12/10	14/12	12/10	12>10
TPG16-10/8	16/13	10/8	13>8
TPG16-12/10	16/13	12/10	13>10

Kokonaismitat

Malli	A	B	C	D	EC	ED	EA	EB	F
TPG5-3	33.6	6.1	10.0	11.1	12.0	12.8	3.2	5.2	2.3
TPG7-3	36.4	6.1	10.0	11.1	4.1	154.0	3.2	72	2.3
TPG8-3	36.4	6.1	10.0	11.1	14.1	15.4	3.2	8.2	2.3
TPG7-5	38.2	7.6	12.0	12.8	14.1	15.4	5.3	72	3.7
TPG8-5	38.2	7.6	12.0	12.8	14.1	15.4	5.3	8.2	3.7
TPG10-7	41.5	9.0	14.1	15.4	17.5	18.3	7.3	10.3	5.7
TPG10-8	41.5	9.5	14.1	15.4	17.5	18.3	8.2	10.3	6.3
TPG12-8	45.3	9.5	19.2	15.4	19.2	20.7	8.2	12.3	6.3
TPG12-10	47.3	15.8	17.5	18.7	19.2	20.7	10.3	12.3	8.3
TPG14-10	50.3	14.0	17.5	18.4	22.2	23.0	10.3	14.3	8.3
TPG14-12	50.6	18.0	19.2	20.7	22.2	23.0	12.3	14.3	10.3
TPG16-10	48.5	14.0	17.5	18.7	24.7	25.1	10.3	16.2	8.3
TPG16-12	52.3	18.0	19.2	20.7	24.7	25.1	12.3	16.2	10.3
