Koti > Tuotteet > Mikrokanavien liittimet > Mikrokanavainen kaasulohko > HDPE-kaasublokkiliittimet ja -liittimet
Tuotteen Kuvaus

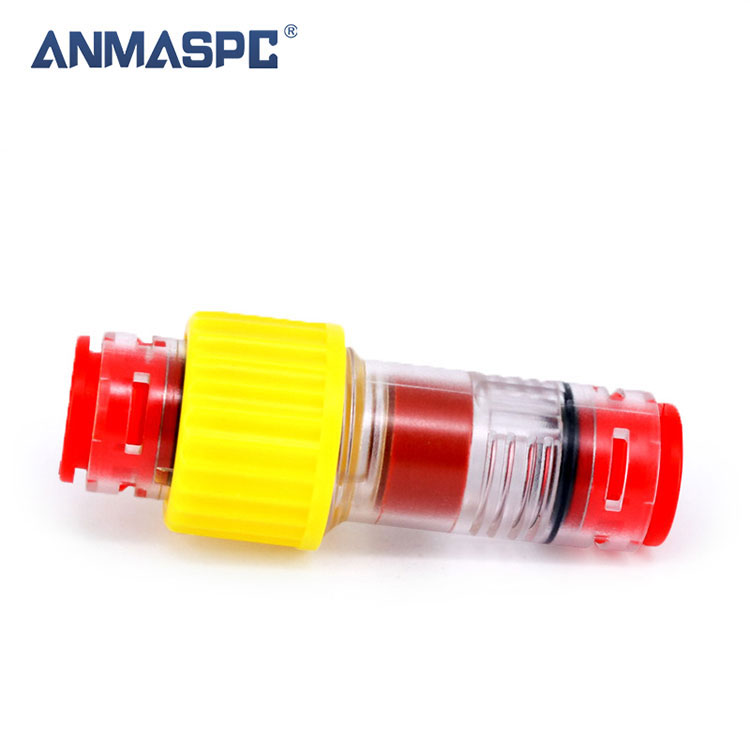

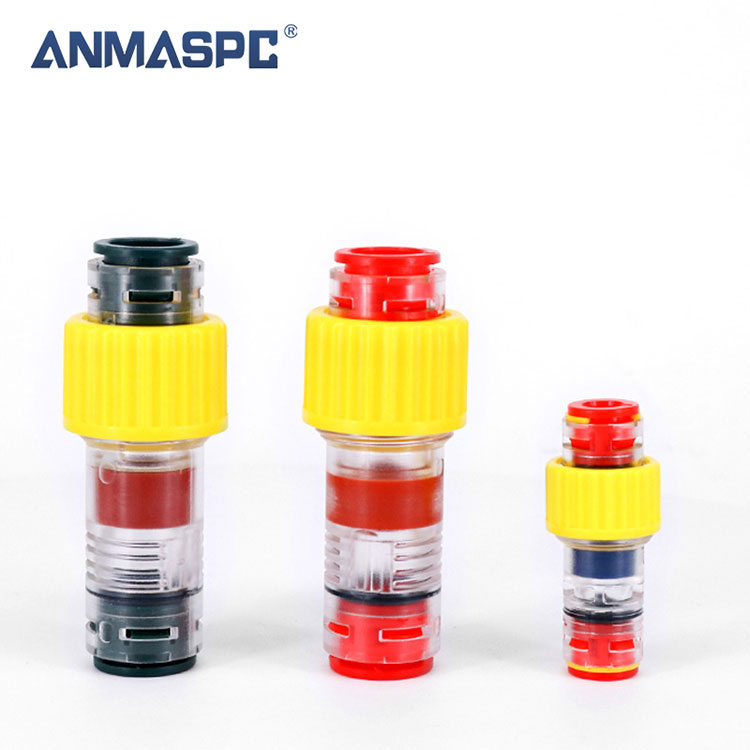

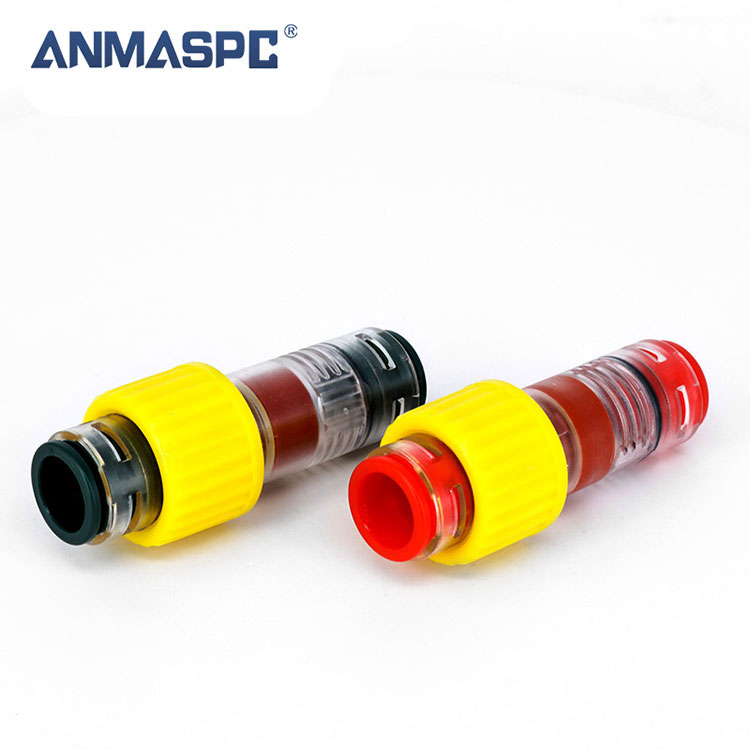

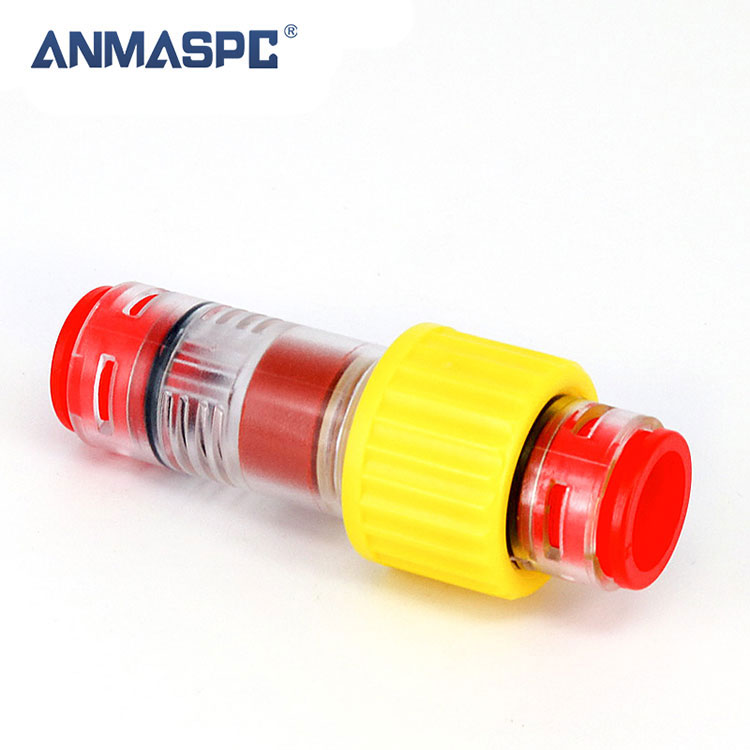

HDPE-kaasublokkiliittimet ja -liittimet
Mikrokanavaliitin, joka tarjoaa kaasutiiviin liitännän sisällä olevan kaapelin ympärille. Avattaessa kaapeli voidaan puhaltaa tämän liittimen läpi ja sulkea sen jälkeen pyörivällä renkaalla. Ne toimivat turvallisesti 10 baarin puhalluspaineella ja suojaavat mikrokanaviesi sisäonteloa kaikilta hiukkasilta. Tulee asentaa aina sisääntulopisteisiin rakennuksiin, ODF:iin jne., joissa veden tai kaasun läsnäolo on kysymys vaara. Kaksi lukituspidikettä voidaan tilata erikseen estämään mikrokanavien itsestään vapautumisen.
Pääpiirteet:.
① Saatavana laajalle valikoimalle mikrokanavakokoja OD 4–16
② Push-fit-järjestelmä
③ Läpinäkyvä runko
④ Rungon materiaali: polykarbonaatti
⑤ Tiivistys: jopa 0,3 baaria
⑥ Pakkaus: pussi
Kuvaus
|
|
Komponentit | ||
| 1 | Collet | POM | ||
| 2 | Lukitusklipsi | POM | ||
| 3 | Kasetti | POM | ||
| 4 | Lukko Claw | SUS301/304 | ||
| 5 | Tukirengas | POM | ||
| 6 | O-rengas | TEP | ||
| 7 | Liitin | POM | ||
| 8 | Lukkomutteri | POM | ||
| 9 | Runko | PC2807 | ||
| 10 | O-rengas | TEP | ||
| 11 | Silikonityyny | Silikoninen kumi | ||
| Fit Tube | ||||
| Putken materiaali | HDPE, PE, nylon, polyuretaani | |||
| Putken ulkohalkaisija | Φ3,Φ4,05,Φ6,07,08,Φ10,Φ12,Φ16,Φ18,Φ20 | |||
|
Tekninen parametri |
||||
| Työskentely nesteiden kanssa | Ilmaa | |||
| Tiukkuus | 0,15-0,8 MPa | |||
| Vetotesti | 400N | |||
| Todista paine | 2,5 MPa | |||
| Käyttöpainealue | 0-1,6 MPa | |||
| Ympäristön lämpötila ja nesteen lämpötila | -40-60 ℃ | |||
| Suojausaste | IP68 | |||
| Työntövoima | 50N max (5kg) | |||
Artikkelitaulukko
| ANMASPC koodi | Putken ulkohalkaisija/ID | Putken ulkohalkaisija/ID | Kaapelin estoalue |
| FZA5/3.5 | 5/3.5 | 5/3.5 | 0,9-2,5 |
| FZA7/5.5 | 7/5.5 | 7/5.5 | 0,9-2,5 |
| FZA8/6 | 8/6 | 8/6 | 0,9-2,5 |
| FZA10/8 | 10/8 | 10/8 | 4~8 |
| FZA12/6 | 12/10 | 12/10 | 3~6 |
| FZA12/8 | 12/10 | 12/10 | 5~8 |
| FZA14/6 | 14/10 | 14/10 | 3~6 |
| FZA14/8 | 14/10 | 14/10 | 5~8 |
| FZA14/10 | 14/10 | 14/10 | 7-10 |
| FZA16/6 | 16/12 | 16/12 | 3~6 |
| FZA16/8 | 16/12 | 16/12 | 5~8 |
| FZA16/10 | 16/12 | 16/12 | 7-10 |
| FZA18/14 | 18/15 | 18/15 | 5~8 |
| FZA18/14 | 18/15 | 18/15 | 7-10 |
| FZA18/14 | 18/15 | 18/15 | 9-12 |
| FZA20/16 | 20/16 | 20/16 | 12-16 |
Tekniset ominaisuudet
| Malli | FZA5 | FZA7 | FZA8 | FZA10 | FZA12 | FZA14 | FZA16 | FZA18 | FZA20 | |
| Työväline | Ilmaa | |||||||||
| Suurin poikkipinta-ala | 2.5 | 4.5 | 4.5 | 8 | 8 | 10 | 10 | 12 | 18 | |
| Työpaine | 1,8 Mpa | |||||||||
| Todistuspaine | 3,0 Mpa | |||||||||
| Lämpötila | -5-70 ℃ (ei jäädytetty) | |||||||||
| Materiaali | Runko | PC | ||||||||
| Korkki | POM | |||||||||
| Hiha | POM | |||||||||
| Reed | 301 | |||||||||
| Tiivisteet | POM | |||||||||
| Tiiviste | EPDM | |||||||||
| Solki | POM | |||||||||
